錄音棚聲學處理前后
2017-7-20 19:18:09
諾聲聲學
聲學處理前

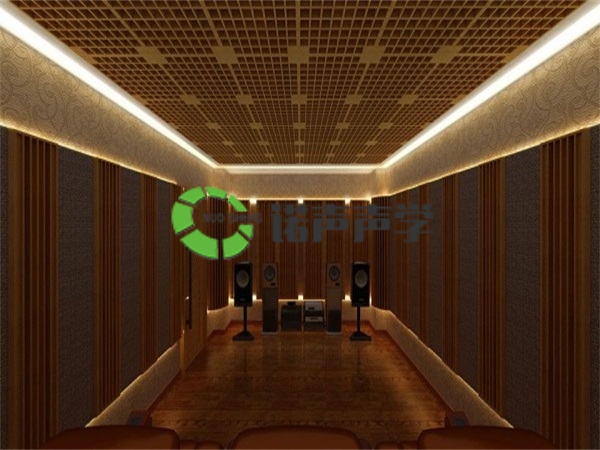

聲學處理后
一、小面積錄音棚的聲學設計
根據客戶要求，進行改造的房間為一間普通的標準間，長5.40米、寬3.60米。按照該房間的實際情況，錄音棚的聲學設計與考慮就主要集中在以下這幾個方面：
小面積錄音棚的聲學設計特點
a、聲學條件的差別對最終結果的影響大。比如，在具有相同混響時間、相同聲源的一大一小兩個房間里，再增加一塊相同的吸聲材料（吸聲率一定）。由于在小房間里吸聲材料與聲源較近，達到吸音材料的聲音能量就較大，那么實際的吸聲量也就較大。同時，由于小房間里傳播距離短，所用的時間也很少。也就是說，增加吸音材料后，小房間的混響時間將比大房間的混響時間小的多。
b、裝修后，實際混響時間調節手段的制約因素大。在裝修后，小房間里參數實際調整的余地都比較小，空間需求也比較高。
c、通風的設計要求高。一是要求具備良好的通風設施，二是要求對通風通道的噪聲進行有效的控制。
d、小房間的簡正模式影響較為突出。簡正模式（某一頻率駐波的一個重疊叫做一個簡正模式）說明了房間固有簡正頻率的分布情況。小房間的長、寬、高比例要盡量避免互成或接近整數倍，以防房間內的聲音在某一頻率得到過分的加強或減弱。
e、小房間可顫動物件的低頻聲染色。在裝修中裝飾板、吸音板、木地板、燈罩和通風口護網都要固定穩固，否則它們隨聲波的振動在小房間內極易形成嚴重的低頻聲染色。
f、小房間的混響時間的計算可以不考慮空氣中聲波的衰減。
二、經過反復的研究與計算，錄音棚最終整體聲學設計方案如下：
隔音量是指單獨材料的隔音特性，其平均隔音效果為46dB。在實際應用中，隔音材料還要與原有磚墻之間保留100mm的空氣間隙，實地監測隔音效果平均提高了7dB，滿足了設計要求。
根據平均吸聲系數的計算公式，經實地測量與計算，改造后配音建的平均吸聲系數為0.184，滿足設計要求。以下是各部分構建的具體結構：
1、內裝建聲墻體
錄音棚的內裝建聲墻體構造設計。內裝建聲墻體的主體采用180mm厚混凝土充氣磚搭建。內裝墻體與原有普通磚墻之間保留100mm的空氣間隙，隔離固體傳聲的振動噪聲。內表面裝修采用木龍骨架填充100mcm玻璃棉，粗亞麻布外包，最后，整體噴涂防火阻燃液體涂料。
2、天花板
錄音棚的天花板構造設計。在內裝建聲墻體建起之后，先將一層整體木龍骨架搭建在內裝建聲墻體上，后填充50mm玻璃棉并固定好，再吊裝第二層木龍骨架及50mm玻璃棉，最終表面用白色多孔吸音板吊裝。
第一層整體木龍骨架主要起支撐與固定的作用，要采用較粗的木龍骨材料，縱橫木龍骨的個數可相對較少。
第二層木龍骨架材料較纖細，主要起固定玻璃棉的作用。雙層玻璃棉主要是與100mm空氣間隙共同起到隔音的作用，同時也輔助多孔板吸音。
3、通風通道
由于錄音棚原有的空調不具備換氣功能，所以要設計一個通風換氣的通道。通道不能設計成直通的形狀，要使空氣流在通道中形成幾個彎折，有利于吸音、消音。通道主體構架是雙層五和板，再固定一層50mm玻璃棉塊的吸音層。換氣扇的風向必須是向外抽風的。換氣扇、雙層五和板及配音室內的護柵必須固定牢固，杜絕在通風時產生任何的振動。
4、隔音窗
隔音窗的制作有專業的標準圖可以參考，木制類隔音窗可自行制作，但安裝工藝一定要符合要求。隔音窗方木框架與窗框墻體（混凝土充氣磚)、外裝飾固定方木和內裝隔音體固定方木之間都要敷一層瀝青、毛氈，在隔音窗方木框架上固定雙層10mm玻璃的地方，也要用瀝青和毛氈隔離。各個部件之間一定要固定牢固，雙層玻璃之間最小間距處應在50mm以上。最后，表面貼裝裝飾木紋紙。
5、隔音門（8cm）
鋼架填充隔音門構造設計。 隔音門的制作工藝也是有標準圖可參考的， 但由于門體鋼架加工工藝要求高，要求用整體鋼板沖床沖制而成，以保證尺寸精確，達到隔音效果，所以鋼架隔音門必須到專業的隔音門生產廠家定做。
隔音門厚約100mm，內填雙層50mm玻璃棉， 兩層中間用一塊五和板加以固定，以防止玻璃棉向門體底部沉落。門體的兩面在用薄鋼板封裝固定后，用海綿、人造革包裝門面，最后用門面泡釘固定。鋼架門框與鋼架門體之間在尺寸設計上要留有空隙，然后選擇厚度合適的隔音密封膠條固定在門體鋼架的上，要求門關上后，膠條與門 體、門框接觸緊密不透氣，咬合整齊，彈性合適， 開關不費力。門軸、門鎖處也應注意密封。
6、預埋墻線的考慮
在砌建內裝墻體的時候，就應該將所有需要預埋的墻線和管道走好，包括墻電、電話線、閉路電視線和空調管道、設備線穿墻套塑通道、換氣通道等。空調用電與照明、設備用電要分相走線，電力插座、電話線插座的位置要設計合理。空調伸向戶外的管道要固定在原有普通磚墻上，且不能與內部建聲墻體有接觸，以控制空調的制冷噪聲。換氣通道的外通風口要提前打好，然后隨著工程的進度逐步向內安裝。
7、其它
控制室與配音室之間的設備線穿墻通道打好后，要穿套塑膠管，以防穿線時磨損設備線。控制室與配音時的照明強度差別不要太大，否則在照明強度大的一方就會因為雙層玻璃的雙重反射而看不清楚另一方的情況。另外，如有必要，可在錄音棚控制室的門外安裝一配音狀態提示燈，配音時打開，拒絕打擾。
